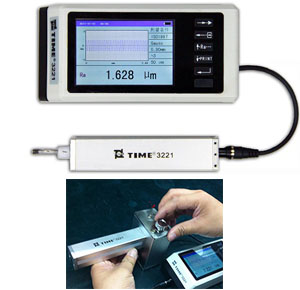

TIME3221粗糙度仪
TIME3221粗糙度仪是触针式表面粗糙度测量仪,它适用于生产现场、实验室、计量室,可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示出全部测量参数和轮廓图形。 该产品符合下列标准: 1、GB/T 3505-2009 产品几何技术规范(GPS)表面结构 轮廓法 术语、定义及表面结构参数 2、GB/T 6062-2009 产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性 TIME3210粗糙度仪功能特点 ◾传感器与主机分体结构,有利于传感器与被测面的稳定接触; ◾点阵液晶触摸屏,分辨率320X480,可显示全段粗糙度曲线; ◾垂直量程±50μm、±200μm两档可调;垂直量程400um,量程增大,有利于凹凸表面的测量; ◾满量程档位时,系统分辨力为8纳米;粗糙度曲线测量更逼真,各参数的计算更准确; ◾数字调制与解调,提高仪器测量精度与抗干扰性能; ◾触针位置显示; ◾平均值、峰谷值、峰间距三种校准方式可调; ◾全参数均可设置上下限报警; ◾可自定义轮廓截面起始位置C,满足绗磨粗糙度测量要求; ◾一次测量,可计算和显示ISOR族全族参数以及轮廓度P族全族参数; ◾强大的PC上位机软件处理功能(可选); ◾随机可存储10组数据; ◾标准的RS232串口和USB接口,连接打印机,可打印参数、轮廓图形、支承率曲线、幅度分布曲线。 TIME3210粗糙度仪技术参数 ◾技术参数: 1.Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm 2.Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax 3.Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1A2 ◾垂直量程: ±50μm、±200μm两档可调 ◾系统分辨力: 50um量程的分辨力1纳米,400um量程的分辨力8纳米 ◾显示分辨率: 0.001μm ◾滤波方式: GAUSS、2RC、ISO13565 ◾符合标准: ISO1997、ANSI、JIS2001 ◾评定长度: Ln = (1~5)L ◾示值误差: 10% ◾示值重复性: 6% ◾存储: 可存储10组测量结果 ◾工作环境: 温度0 ~ 40℃ 湿度<90%RH ◾储运环境: 温度﹣40℃~60℃ 湿度<90%RH ◾重量: 760g ◾外型尺寸: 156 X75 X 56mm ◾传感器驱动套: 29 X26 X 120mm TIME3221粗糙度仪配置 ◾TIME3221粗糙度仪主机 ◾标准传感器 ◾驱动器 ◾标准样板 ◾电源适配器 ◾九芯插头对接电缆 ◾试块定位板 ◾起子 ◾使用说明书 TIME3221粗糙度仪附件 ◾时代粗糙度仪选型表 ◾测量平台 ◾微调平台 ◾TA230微型打印机 产品展示 硬度计 便携式硬度计 洛氏硬度计 布氏硬度计 维氏硬度计 邵氏硬度计 超声波探伤仪 粗糙度仪 测厚仪 涂层测厚仪 超声波测厚仪 红外测温仪 测振仪 激光测径仪 里氏硬度计专区 新闻动态 技术文章 资料下载 联系我们 北京时代检测 100085 | 北京.海淀.上地信息产业基地 Tel:010-51287010 | Fax:010-82782201 Email:timetester@163.com © 2003–2011 北京时代光南科技有限公司 © 2003–2011 Shidai17.cn All rights reserved. 请您留言 请在此输入留言内容,我们会尽快与您联系。(必填) 发送 TIME3221粗糙度仪是触针式表面粗糙度测量仪,它适用于生产现场、实验室、计量室,可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示出全部测量参数和轮廓图形。 该产品符合下列标准: 1、GB/T 3505-2009 产品几何技术规范(GPS)表面结构 轮廓法 术语、定义及表面结构参数 2、GB/T 6062-2009 产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性
游览次数:266

 产品介绍

TIME3221粗糙度仪功能特点

  • 传感器与主机分体结构,有利于传感器与被测面的稳定接触;
  • 点阵液晶触摸屏,分辨率320X480,可显示全段粗糙度曲线;
  • 垂直量程±50μm、±200μm两档可调;垂直量程400um,量程增大,有利于凹凸表面的测量;
  • 满量程档位时,系统分辨力为8纳米;粗糙度曲线测量更逼真,各参数的计算更准确;
  • 数字调制与解调,提高仪器测量精度与抗干扰性能;
  • 触针位置显示;
  • 平均值、峰谷值、峰间距三种校准方式可调;
  • 全参数均可设置上下限报警;
  • 可自定义轮廓截面起始位置C,满足绗磨粗糙度测量要求;
  • 一次测量,可计算和显示ISOR族全族参数以及轮廓度P族全族参数;
  • 强大的PC上位机软件处理功能(可选);
  • 随机可存储10组数据;
  • 标准的RS232串口和USB接口,连接打印机,可打印参数、轮廓图形、支承率曲线、幅度分布曲线。

TIME3221粗糙度仪技术参数

  • 技术参数:
    1. Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm
    2. Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax
    3. Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1A2
  • 垂直量程: ±50μm、±200μm两档可调
  • 系统分辨力: 50um量程的分辨力1纳米,400um量程的分辨力8纳米
  • 显示分辨率: 0.001μm
  • 滤波方式: GAUSS、2RC、ISO13565
  • 符合标准: ISO1997、ANSI、JIS2001
  • 评定长度: Ln = (1~5)L
  • 示值误差: 10%
  • 示值重复性: 6%
  • 存储: 可存储10组测量结果
  • 工作环境: 温度0 ~ 40℃ 湿度<90%RH
  • 储运环境: 温度﹣40℃~60℃ 湿度<90%RH
  • 重量: 760g
  • 外型尺寸: 156 X75 X 56mm
  • 传感器驱动套: 29 X26 X 120mm

TIME3221粗糙度仪配置

  • TIME3221粗糙度仪主机
  • 标准传感器
  • 驱动器
  • 标准样板
  • 电源适配器
  • 九芯插头对接电缆
  • 试块定位板
  • 起子
  • 使用说明书
